產品介紹

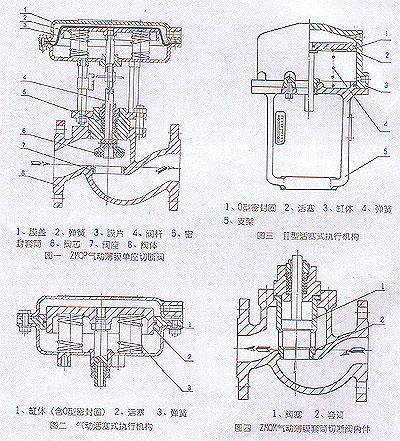

　　ZSQM型氣動活塞式套筒切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
　　切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
　　本系列產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。


產品特點

◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
◇ 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
◇ 平衡型閥內件，提高了切斷閥的許用壓差。
◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
◇ 活塞式執行機構，操作力大，使用壓差大。




主要零件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

技術參數

主要技術參數和性能指標（表一） 公稱通徑DN（mm） 15 20 25 32 40 50 65 80 100 125 150 200 額定流量系數（KV） 單座、雙座 5 7 11 20 30 48 75 120 190 300 480 760 套筒   11 20 30 48 75 120 180 300 480 760 公稱通徑（MPa） 1.0 1.6 4.0 6.4 額定行程 8 12 20 25 40 50 有效面積（C㎡） ZMQ型 100 200 400 600 1000 ZSQ型 100 125 160 250 允許泄漏量 硬密封1/h 一般：10ˉ4×閥額定容量；嚴密型：單、雙座：1.2×10ˉ7,套筒5×10ˉ6×閥客定容量 軟密封 VI級 允許壓差 （MPa） PZMQ正作用N 6.4 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39   PZMQ反作用N 6.4 6.4 3.88 2.47 0.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52   P ZSQ N 6.4 6.1 3.5 2.3 3.0 1.9 1.9 1.5 0.93 0.84 0.65 0.47   M ZQM S 公稱壓力 ZMQ 0或250 ZQM 0或400～600   1） 本產品性能和指標貫徹GB/T4213-92; 2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變； 3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。

允許壓差

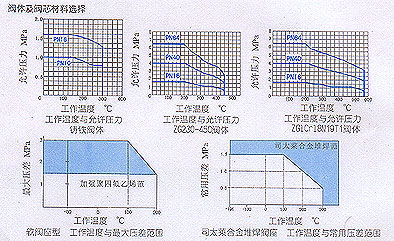

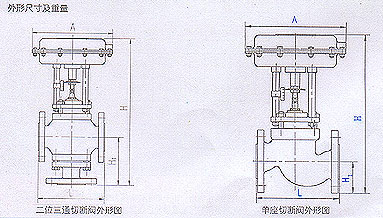

尺寸重量

外形尺寸及重量表 公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 A φ196 φ232 φ308 φ394 φ498 L PN16、40 130 150 160 180 200 230 290 310 350 400 480 600 PN64 210 230 230 260 260 300 340 380 430 500 550 600 H PN16、40 305 340 345 370 380 390 475 490 500 765 825 927 PN64 320 350 354 372 382 397 473 475 517 805 882 815 波紋管密封型 375 409 414 431 441 468 555 570 613 855 915 1017 H1 PN16、40 50 53 58 70 75 83 93 100 110 125 148 170 PN64 60 65 70 77.5 85 90 100 85 125 148 170 208 H2 PN64 115 115 121 130 140 153 178 190 200 260 320 380 PN16 125 125 130 140 150 160 185 200 220 280 320 360 PN40 150 150 160 170 180 200 230 250 282 310 430 480 H3 PN16、40 404 415 428 448 448 468 561 578 590 886 1008 1120 PN64 365 430 498 528 528 530 535 540 600 890 1208 1305 波紋管密封型 395 465 478 509 509 548 641 658 670 976 1098 1210 重量 （kg） 標準型 10 10 12 15 18 23 35 45 60 75 90 120 波紋管密封型 12 12 14 17 20 26 38 48 64 79 95 125

連接標準
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
＊ 閥體法法及法蘭端面距離可以按用戶指定的標準制造。如：ANS、IJIS、DIN等標準。
