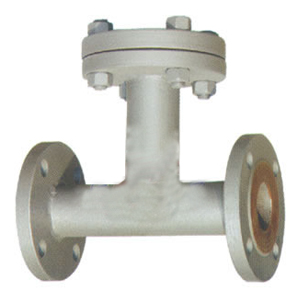

ST24H T型過濾器
主要類別：過濾器
發布日期：2019-06-29
瀏覽次數：
概述
管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
|
適用范圍
公稱通徑：50～300mm |
|
公稱直徑 |
主要尺寸 |
排放□“B” |
參考重量 |
|||
|
L |
L1 |
L2 |
H |
R1/2" |
||
|
50 |
300 |
526 |
164 |
164 |
13.9 |
|
|
65 |
338 |
594 |
184 |
184 |
19.5 |
|
|
80 |
368 |
652 |
196 |
196 |
24.3 |
|
|
100 |
423 |
735 |
220 |
175 |
36.1 |
|
|
125 |
466 |
814 |
240 |
194 |
55.3 |
|
|
150 |
521 |
917 |
270 |
217 |
74.1 |
|
|
200 |
630 |
1108 |
320 |
268 |
145.0 |
|
|
250 |
738 |
1310 |
370 |
320 |
220.1 |
|
|
300 |
846 |
1512 |
420 |
372 |
317.9 |
|

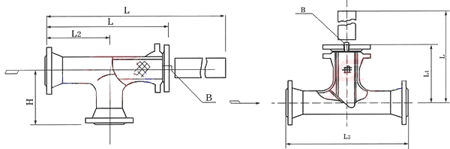

ST24 型 反折流式 T 型過濾器 連接尺寸
|
公稱直徑DN |
主要尺寸 |
排放□“B” |
參考重量（Kg) |
||
|
L |
L1 |
L2 |
R1/2" |
||
|
50 |
298 |
158 |
268 |
13.6 |
|
|
65 |
337 |
179 |
304 |
18.9 |
|
|
80 |
370 |
195.5 |
330 |
24.0 |
|
|
100 |
432 |
225 |
382 |
36.3 |
|
|
150 |
557 |
280 |
482 |
68.9 |
|
|
200 |
678 |
332.5 |
578 |
140.0 |
|
|
250 |
791 |
383 |
666 |
216.2 |
|
|
300 |
918 |
437 |
768 |
315.2 |
|
