KPF平衡閥
主要類別：平衡閥
發布日期：2019-06-29
瀏覽次數：
一、概述

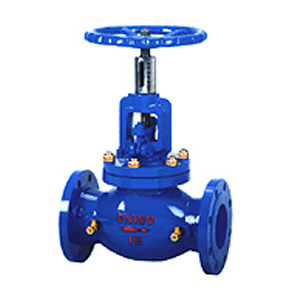

本廠生產的KPF-16型平衡閥是一種具有特殊功能的閥門，具有良好的流量特性，能夠合理分配流量，實現流量定量，可以有效地解決供熱(空凋)系統中存在的室溫冷熱不勻問題。由于該閥上設有開啟度指示，開度鎖定裝置及用于流節測定的測壓水閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范罔內，從而克服了“大流量、小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度為 200℃，歡迎選購。
二．主要技術參數
|
公稱壓力 PN(MPa) |
試驗壓力 (MPa) |
工作壓力 (MPa) |
工作介質 |
介質溫度 (℃) |
||
|
殼體 |
密封 |
P20 |
P12 |
|||
|
1.6 |
2.4 |
1.6 |
1.5 |
1.6 |
水、蒸汽 |
200 |
三.主要零件材料
|
零件名稱 |
閥體、閥蓋、閥瓣、手輪、填料壓套 |
閥桿、密封圈 |
閥桿螺母 |
墊圈 |
填料 |
|
材料 |
灰鑄鐵 |
不銹鋼 |
鑄銅 |
橡膠和棉板 |
膨脹石墨 |
四．主要外形尺寸 (法蘭連接尺寸:PN1.6MPa按JB／T79-94際準)
|
型號 |
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺 寸 |
|||
|
L |
H |
H1 |
D0 |
|||
|
KPF-16 |
1.6 |
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
||
|
25 |
160 |
182 |
197 |
80 |
||
|
32 |
180 |
192 |
207 |
90 |
||
|
40 |
200 |
250 |
270 |
100 |
||
|
50 |
230 |
264 |
284 |
120 |
||
|
65 |
290 |
380 |
410 |
200 |
||
|
80 |
310 |
413 |
448 |
200 |
||
|
100 |
350 |
400 |
500 |
240 |
||
|
125 |
400 |
540 |
595 |
240 |
||
|
150 |
480 |
623 |
688 |
360 |
||
|
200 |
600 |
687 |
702 |
400 |
||
|
250 |
730 |
782 |
867 |
500 |
||
|
300 |
850 |
914 |
1009 |
500 |
||
|
350 |
980 |
968 |
1073 |
680 |
||
|
400 |
1100 |
1037 |
1152 |
680 |
||
五．平衡閥安裝使用事項
平衡閥門的安裝位置：平衡閥既可以裝在供水管上，也可以裝在回水管上。一般我們建議裝在回水管上，尤其對于高溫環路為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管就不必再設截止閥。
