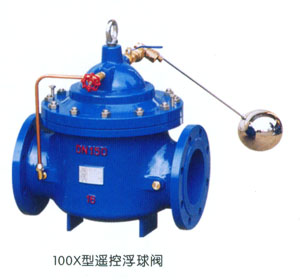

100X遙控浮球閥
主要類別：水力控制閥
發布日期：2019-06-29
瀏覽次數：
一、結構特點

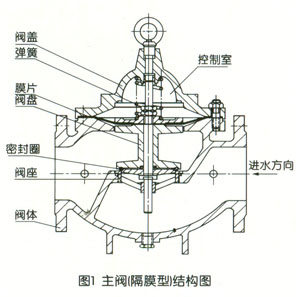

水力控制閥就是用水壓控制閥門,它由一個主閥(如圖1所示)及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能及場所的不同可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、泄壓閥、水力電動控制閥等。水力控制閥分離分隔膜型和活塞兩類，工作原理相同，都是以上下游壓力差△P為動力，由導閥控制，使隔膜（活塞）液壓式差動操作，完全由水自動調節，從而使主閥閥盤完全開啟或完全關閉或處于調節狀態。當進入隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值，所以將主閥盤推到完全開啟的位置；當乾主隔膜（活塞）上方控制室的壓力水不能排到大氣或下游低區時，作用在隔膜（活塞）上方的壓力值就大于下方的壓力值，所以就會把主閥閥盤壓到完全關閉的位置；當隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間時，主要閥閥盤就處于調節狀態，其調節位置取決于導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下游的出口壓力并隨它的變化而開大或其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤的調節位置。
二、主要外形尺寸（法蘭連接尺寸； PN10、PN16按GB4216，PN25按GB9113.4）
作用與用途：控制塔或水池的液面，保養簡單，靈活耐用，液位控制準確
度高，水位不受水壓干擾且．開閉緊密不漏水。
壓力等級： PN1、PN1、PN25 隔膜式：DN20-450活塞式：DN350-750
|
公稱通徑 |
尺 寸 |
|||||
|
L |
A1 |
A |
H1 |
H |
F |
|
|
20 |
180 |
130 |
325 |
179 |
212 |
116 |
|
25 |
180 |
130 |
325 |
179 |
212 |
116 |
|
32 |
180 |
130 |
325 |
179 |
212 |
116 |
|
40 |
235 |
140 |
335 |
210 |
265 |
168 |
|
50 |
240 |
140 |
335 |
210 |
265 |
168 |
|
65 |
250 |
140 |
335 |
215 |
310 |
180 |
|
80 |
285 |
145 |
345 |
245 |
350 |
210 |
|
100 |
360 |
155 |
365 |
305 |
460 |
284 |
|
125 |
400 |
165 |
385 |
365 |
520 |
310 |
|
150 |
455 |
180 |
410 |
415 |
570 |
370 |
|
200 |
585 |
205 |
465 |
510 |
840 |
463 |
|
250 |
790 |
225 |
505 |
560 |
890 |
525 |
|
300 |
900 |
245 |
545 |
658 |
1030 |
625 |
|
350 |
930 |
275 |
595 |
696 |
1090 |
705 |
|
400 |
900 |
285 |
625 |
735 |
1150 |
778 |
|
450 |
1000 |
285 |
625 |
735 |
1150 |
778 |
